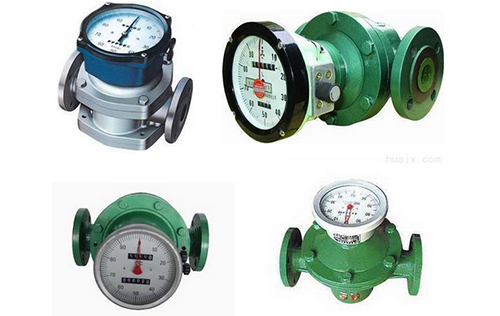

橢圓齒輪流量計又稱排量流量計，它屬于容積式流量計一種，在流量儀表中是精度較高的一類。

橢圓齒輪流量計的結構

橢圓齒輪流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔，由于齒輪的轉動，所以不是絕對密封的，作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。流量計主要是由殼體、計數器、橢圓齒輪和聯軸器等組成。



橢圓齒輪流量計的優點

1.流量測量與液體的流動狀態無關，這是因?yàn)闄E圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。

2.粘度愈大的介質，從齒輪和計量間隙中泄漏量愈小，因此核測介質的粘度愈大，泄漏誤差愈小，對測量愈有利。

3.橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，在測量液體時如果夾雜氣體，會導致測量誤差。



橢圓齒輪流量計在安裝

1.橢圓齒輪流量計在安裝前應清潔管道，若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置，橢圓齒輪流量計對前后直管段沒有一定的要求，它可以水平或垂直安裝，安裝時，使流量計的橢圓齒輪動軸與地面平行；

2.應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉閥門應分別安裝在流量計的進出口端；

3.流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致；

4.連續流程的管道，安裝流量計的水平管道應該裝有旁路閥，以便定時清洗、檢修。在垂直管道上的流量計，應裝在旁路管道中以防止雜物落入儀表內；

5.流量計在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180°或 90°
